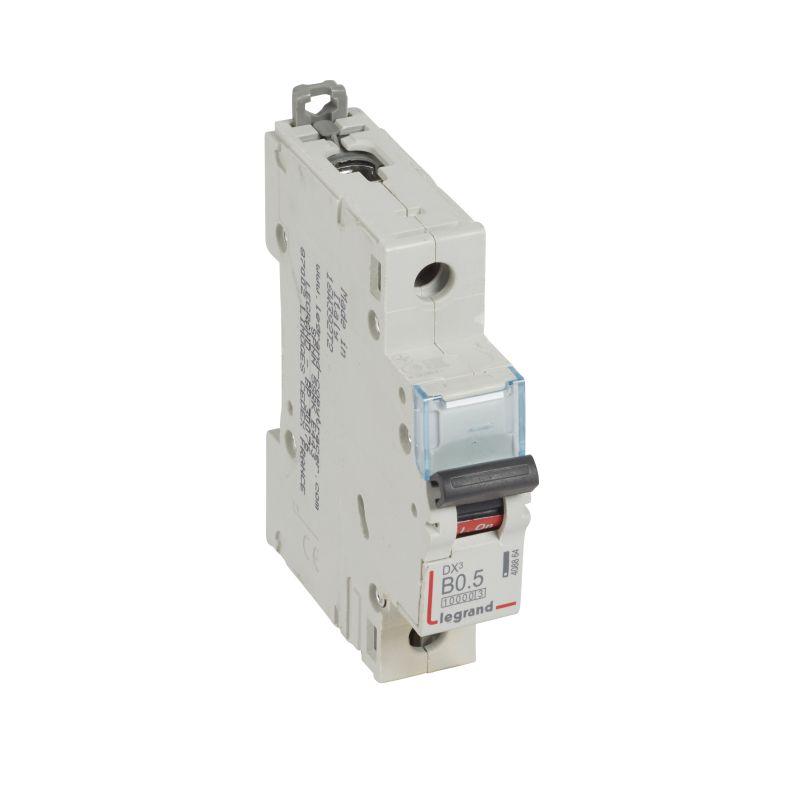

LEGRAND 408864 - Выключатель автоматический модульный 1п B 0.5А 16кА DX3 10000 1мод. 230/400В Leg 408864
- Описание
- Характеристики
- Сопутствующие товары
- Скачать документы
- Логистические параметры
- Отзывы
- Обсуждения
• НАЗНАЧЕНИЕ Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания. • ОБЛАСТЬ ПРИМЕНЕНИЯ Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения. • ПРИНЦИП ДЕЙСТВИЯ Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным. • ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ В стандартною комплектацию входит само изделие
Характеристики:
- Частота: 50 Гц
- Род тока: Переменный ток (AC)
- Глубина монтажа, установки: 44 мм
- Номинальный ток: 0.5 А
- Номинальное напряжение: 230 В
- Частота с: 50 Гц
- Частота по: 60 Гц
- Характеристика срабатывания: B
- Номинальное напряжение изоляции Ui: 500 В
- Степень загрязнения (число): 2
- Ширина в числах модульных расстояний: 1
- Степень защиты IP: IP20
- Количество защищенных полюсов: 1
- С коммутируемым нейтральным проводником: Нет
- Для скрытого монтажа: Да
- Сечение однопроволочного проводника с: 1.5 кв.мм
- Сечение однопроволочного проводника по: 35 кв.мм
- Сечение многопроволочного гибкого проводника с: 1.5 кв.мм
- Сечение многопроволочного гибкого проводника по: 25 кв.мм
- Рабочая температура окружающей среды с: -25 град.C
- Рабочая температура окружающей среды по: 70 град.C
- Общее количество полюсов: 1
- Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В: 10 кА
- Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В: 16 кА
- Номинальное импульсное напряжение: 4 кВ
- Гарантия производителя: 2 года
