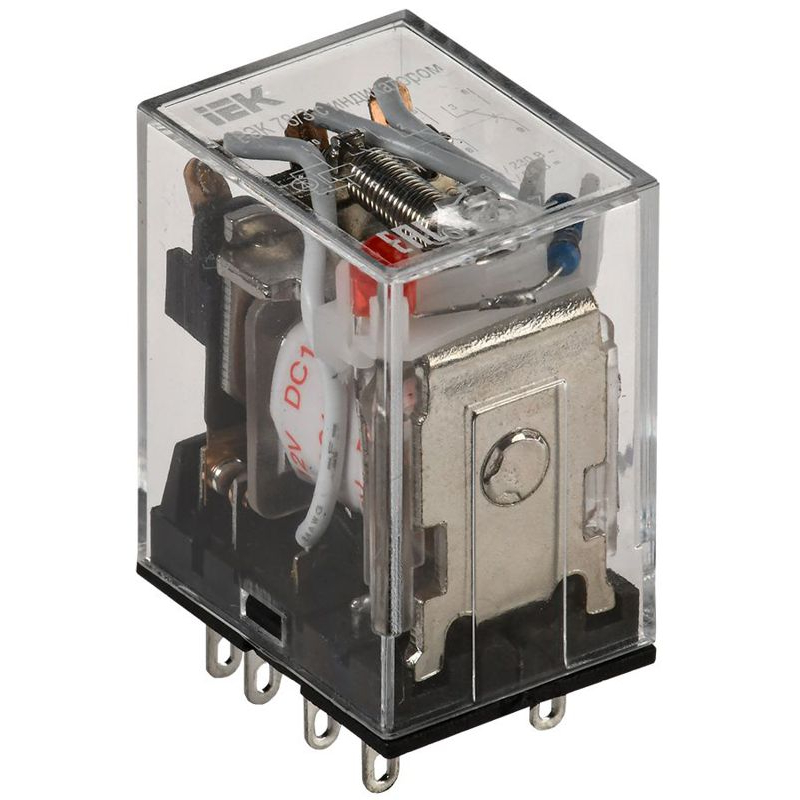

IEK RRP20-3-05-012D-LED - Реле РЭК 78-3(MY3) с инд. 5А 12В DC IEK RRP20-3-05-012D-LED

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущества:

1. Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
2. Любое рабочее положение в пространстве.
3. Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
4. Применение серебросодержащих контактов увеличивает их долговечность.
5. Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Характеристики:

• Тип напряжения управления: Постоянный (DC)
• Номин напряж питания цепи управ Us пост тока DC: 12 В
• Номин напряжение питания цепи управ Us AC 50 Гц: - В
• Количество переключающих контактов: 3
• Номин ток: 5 А
• Тип переключающих контактов: Прочее
• Кол-во групп переключающих контактов: 3
• С сигнальной лампой - индикатором: Да
• Тип присоед разъема: PPM78/3
• Тип подключения: Плоское разъёмное соединение
• Мощность катушки управления при DC 12 В: 0.9 Вт
• Мощность катушки управления при AC 12 В: 1.4 ВА
• Ширина: 20.5 мм
• Номин раб напряжение AC контактов: 230 В
• В комплекте с розеткой: Нет
• Климатическое исполнение: У2.1
• Ток потребляемый катушкой при AC 12 В: 115.0 мА
• Мощность катушки управления при DC 24 В: 1.0 Вт
• Мощность катушки управления при AC 230 В: 1.7 ВА
• Мех износостойкость: ≥ 10^7 циклов
• Ток потребляемый катушкой при DC 12 В: 75.0 мА
• Со съемными зажимами: Нет
• Номин раб напряжение DC контактов: 24 В
• Ток потребляемый катушкой при AC 230 В: 7.5 мА
• Высота: 42 мм
• Степень защиты - IP: IP40
• С перекидными контактами: Нет
• Мощность катушки управления при AC 24 В: 1.6 ВА
• Температура эксплуатации: -45...40 °C
• Ток потребляемый катушкой при AC 24 В: 65.0 мА
• Кол-во норм разомкнутых - НО контактов: 3
• Ток потребляемый катушкой при DC 24 В: 40.0 мА
• Полюсность: Определенная полюсность
• Электр износостойкость: ≥ 10^5 циклов
• Кол-во нормально замкнутых - НЗ контактов: 3
• Сопротивление изоляции: ≥ 100 мОм
• Тип управления или переключения: Моностабильное
• Глубина: 27 мм

Срок службы: 10 лет.

Гарантийный срок: 3 лет.
