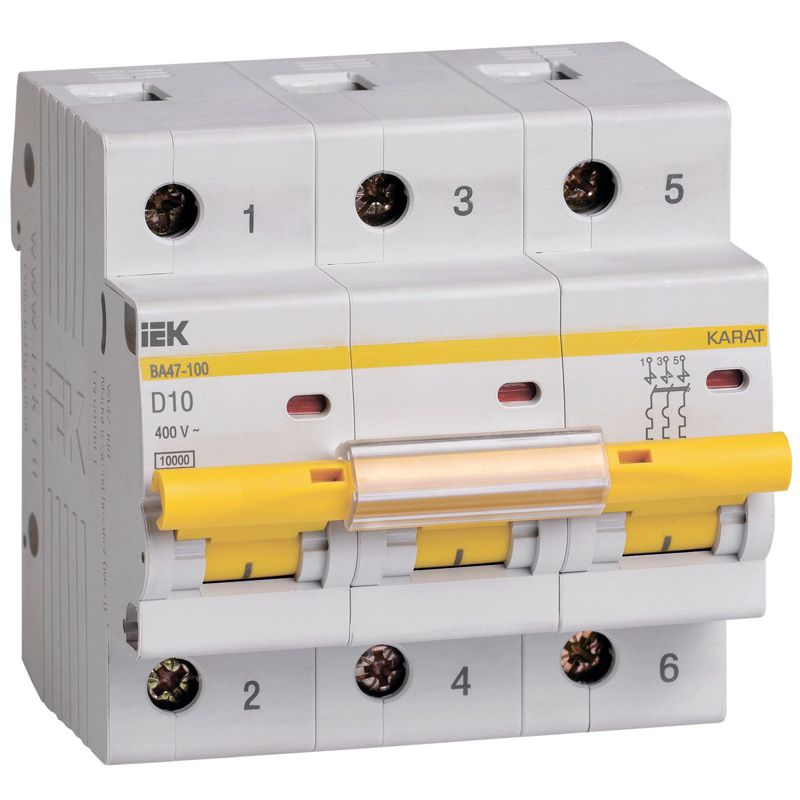

IEK MVA403010D - Выключатель автоматический модульный 3п D 10А 10кА ВА47-100 IEK MVA40-3-010-D

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Преимущества:

1. Два типа защиты от перегрузки и короткого замыкания.
2. Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
3. – контакт состояния КС47;
4. – контакт состояния КСВ47;
5. – расцепитель минимального напряжения РММ47;
6. – расцепитель независимый РН47.
7. Независимый индикатор положения контактов.
8. Защёлка на DIN-рейку с двойным фиксированным положением.
9. Широкий диапазон рабочих температур от -40°С до +50°С.
10. Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
11. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
12. Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

Характеристики:

• Количество полюсов: 3
• Номин импульсное выдерживаемое напряжение: 6 кВ
• Характеристика срабатывания - кривая тока: D
• Тип напряжения : Перемен./постоян. (AC/DC)
• Номинальное рабочее напряжение: 400 В
• Номин напряжение постоян тока - DC: ≤ 60 В
• Тип расцепителя: Тепловой, электромагнитный
• Потери энергии: 9.0 Вт
• Время срабатывания расцепителя в зоне КЗ tm: 0,1 с
• Тип монтажной рейки: 35x7.5
• Частота: 50 Гц
• Степень защиты - IP: IP20
• Количество силовых полюсов: 3
• Наличие электронного расцепителя: Нет
• Макс сечение входящего кабеля: 35 мм²
• Наличие электромагнитного расцепителя: Да
• Количество защищенных полюсов: 3
• Тип подключения: Винтовое соединение
• Ширина по количеству модульных расстояний: 4,5
• Наличие теплового расцепителя: Да
• Номин отключающая способность при коротком замыкании EN 60898 при 400 В: 10.0 кА
• Способ задания уставки мгновенного расцепителя: По кратности (Ki)
• Номин отключающая способность при коротком замыкании EN 60898 при 230 В: 10.0 кА
• Наличие дифференциального расцепителя: Нет
• Климатическое исполнение: УХЛ4
• Монтажная глубина - ниши: 74,3 мм
• Отключающая способность: 10 кА
• Общ количество полюсов: 3
• Наличие взрывозащиты: Без взрывозащиты
• Сфера применения: Промышленное и бытовое
• Возможна дополнит комплектация: Да
• Класс токоограничения: 3
• Способ задания уставки расцепителя: По типу (A/B/C/D...)
• Тип монтажа: на DIN-рейку
• Номинальный ток: 10.0 А
• Частота: 50 Гц

Срок службы: 15 лет.

Гарантийный срок: 10 лет.
