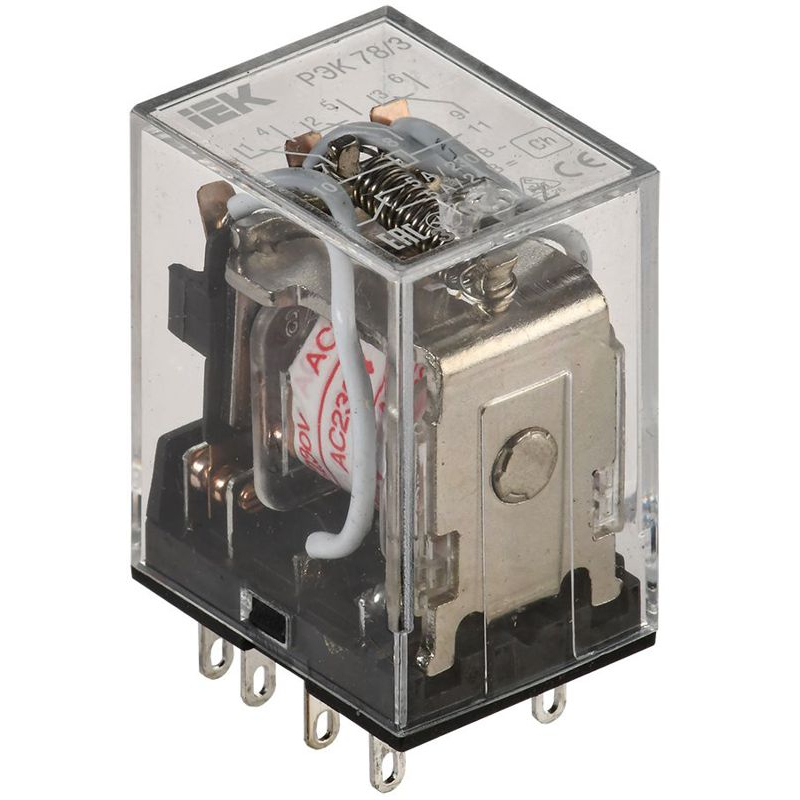

IEK RRP20-3-05-220A - Реле РЭК 78-3 5А 220В AC IEK RRP20-3-05-220A

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущества:

1. Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
2. Любое рабочее положение в пространстве.
3. Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
4. Применение серебросодержащих контактов увеличивает их долговечность.
5. Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Характеристики:

• Тип напряжения управления: Переменный (AC)
• Номин напряж питания цепи управ Us пост тока DC: - В
• Номин напряжение питания цепи управ Us AC 50 Гц: 220 В
• Количество переключающих контактов: 3
• Номин ток: 5 А
• Тип переключающих контактов: Прочее
• Кол-во групп переключающих контактов: 3
• С сигнальной лампой - индикатором: Нет
• Тип присоед разъема: PPM78/3
• Тип подключения: Плоское разъёмное соединение
• Глубина: 27 мм
• Кол-во норм разомкнутых - НО контактов: 3
• Тип управления или переключения: Моностабильное
• Мощность катушки управления при DC 12 В: 0.9 Вт
• Ширина: 20.5 мм
• В комплекте с розеткой: Нет
• Ток потребляемый катушкой при DC 24 В: 40.0 мА
• Температура эксплуатации: -45...40 °C
• Мощность катушки управления при AC 24 В: 1.6 ВА
• Электр износостойкость: ≥ 10^5 циклов
• Мощность катушки управления при DC 24 В: 1.0 Вт
• Кол-во нормально замкнутых - НЗ контактов: 3
• Сопротивление изоляции: ≥ 100 мОм
• Номин раб напряжение DC контактов: 24 В
• Ток потребляемый катушкой при DC 12 В: 75.0 мА
• Ток потребляемый катушкой при AC 230 В: 7.5 мА
• Мощность катушки управления при AC 230 В: 1.7 ВА
• Высота: 42 мм
• Степень защиты - IP: IP40
• Номин раб напряжение AC контактов: 230 В
• Мощность катушки управления при AC 12 В: 1.4 ВА
• Климатическое исполнение: У2.1
• С перекидными контактами: Нет
• Мех износостойкость: ≥ 10^7 циклов
• Со съемными зажимами: Нет
• Ток потребляемый катушкой при AC 24 В: 65.0 мА
• Полюсность: Определенная полюсность
• Ток потребляемый катушкой при AC 12 В: 115.0 мА

Срок службы: 10 лет.

Гарантийный срок: 3 лет.
