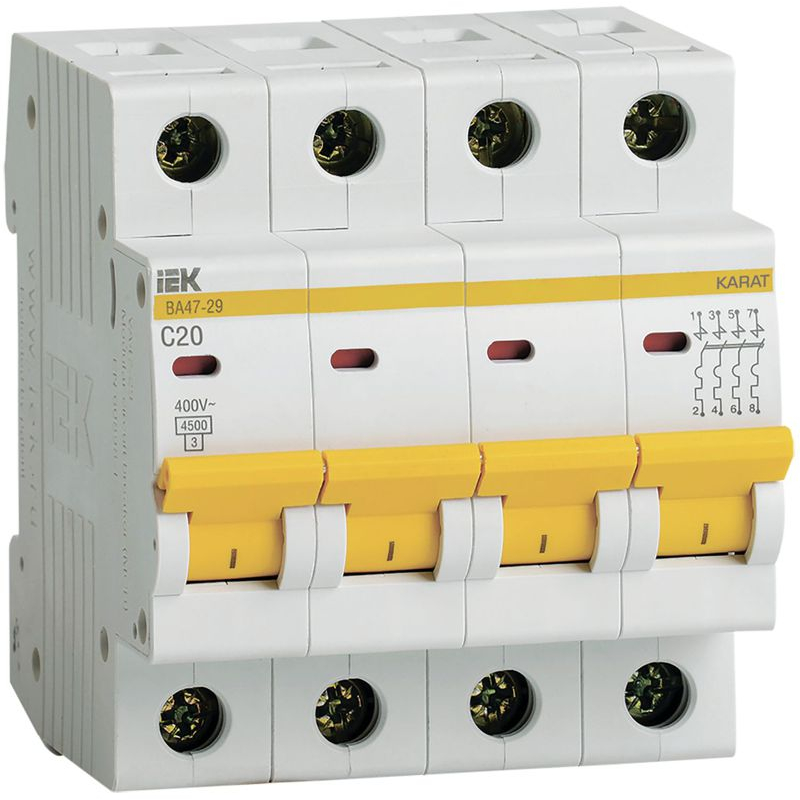

IEK MVA20-4-020-C - Выключатель автоматический модульный 4п C 20А 4.5кА ВА47-29 IEK MVA20-4-020-C

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – электроприборы, освещение – выключатели с характеристикой В, – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, – двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Преимущества:

1. Два типа защиты от перегрузки и короткого замыкания.
2. Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
3. – контакт состояния КС47;
4. – контакт состояния КСВ47;
5. – расцепитель минимального напряжения РММ47;
6. – расцепитель независимый РН47.
7. Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
8. Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
9. Наличие индикатора положения контактов.
10. Широкий диапазон рабочих температур от -40 до +50 °С.
11. Новый эргономичный дизайн рукоятки включения/выключения.
12. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Характеристики:

• Количество полюсов: 4
• Номин импульсное выдерживаемое напряжение: 4 кВ
• Характеристика срабатывания - кривая тока: C
• Тип напряжения : Перемен./постоян. (AC/DC)
• Номинальное рабочее напряжение: 400 В
• Номин напряжение постоян тока - DC: ≤ 48 В
• Тип расцепителя: Тепловой, электромагнитный
• Потери энергии: 18.0 Вт
• Возможна дополнит комплектация: Да
• Отключающая способность: 4,5 кА
• Наличие взрывозащиты: Без взрывозащиты
• Класс токоограничения: 3
• Сфера применения: Промышленное и бытовое
• Наличие теплового расцепителя: Да
• Номин отключающая способность при коротком замыкании EN 60898 при 230 В: 4.5 кА
• Частота: 50 Гц
• Наличие дифференциального расцепителя: Нет
• Количество силовых полюсов: 4
• Монтажная глубина - ниши: 73,6 мм
• Подходит для защитного выкл двигателя: Да
• Макс сечение входящего кабеля: 25 мм²
• Тип монтажа: на DIN-рейку
• Наличие электромагнитного расцепителя: Да
• Тип монтажной рейки: 35x7.5
• Климатическое исполнение: УХЛ4
• Общ количество полюсов: 4
• Количество защищенных полюсов: 4
• Тип подключения: Винтовое соединение
• Время срабатывания расцепителя в зоне КЗ tm: 0,1 с
• Номин отключающая способность при коротком замыкании EN 60898 при 400 В: 4.5 кА
• Ширина по количеству модульных расстояний: 4
• Наличие электронного расцепителя: Нет
• Степень защиты - IP: IP20
• Частота: 50 Гц
• Номинальный ток: 20.0 А

Срок службы: 15 лет.

Гарантийный срок: 10 лет.
